KD型隔膜式計量泵邁科牌KD系列產品，是由電機驅動的機械隔膜式計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
KD系列精密計量泵機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，少行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。
該型泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
不同型號的計量泵均可根據用要求裝配變頻電機（能接收4-20mA電流信號）或防爆電機。
泵的型號規格及參數請參考本公司的產品樣本。
| 泵頭部位材料 | 工作條件 |
| 計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 環境溫度： -30℃ ---90℃ |
| 計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 電機： 二相、三相標準電機或防爆電機 |
| 閥球： 二氧化硅、SUS304、SUS316、陶瓷 | 功率：0.18KW |
| 密封： 聚四氟乙烯、聚氯乙烯 | 防護等級：IP54 |
| 型 號 | 流量 (L/H) |
壓力 (MPa) |
沖次（MIN-1） | 進出口徑 | 重量 (KG) |
| KD-20/1.0 | 20 | 0.8 | 48 | Φ6、Φ8軟管含過濾底閥及注射閥 | 8 |
| KD-40/0.8 | 40 | 0.6 | 72 | ||
| KD-60/0.7 | 60 | 0.6 | 72 | DN15 | |
| KD-80/0.6 | 80 | 0.4 | 96 | DN15 | |
| KD-100/0.5 | 100 | 0.4 | 96 | DN15 | |
| KD-120/0.5 | 120 | 0.4 | 96 | DN15 |

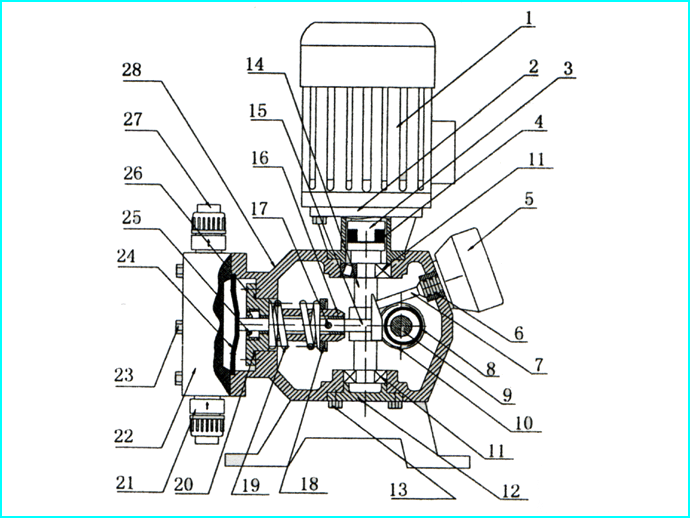

| 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 電機 | 8 | 偏心輪軸承 | 15 | 頂桿 | 22 | 泵頭 |
| 2 | 電機座 | 9 | 主軸 | 16 | 導向軸套 | 23 | 螺栓 |
| 3 | 電機聯軸節 | 10 | 蝸輪 | 17 | 鍵 | 24 | 膜片 |
| 4 | 橡膠緩沖塊 | 11 | 軸承 | 18 | 彈簧座 | 25 | 油封 |
| 5 | 調節手輪 | 12 | 軸承蓋 | 19 | 彈簧 | 26 | 油封座 |
| 6 | 密封圈 | 13 | 螺絲 | 20 | 密封圈 | 27 | 出水閥總成 |
| 7 | 調節頂桿 | 14 | 蝸桿 | 21 | 進水閥總成 | 28 | 泵體 |
| 序號 | 故障特征 | 故障原因 | 排除方法 |
| 1 | 完全不排液 | 1.吸入高度太高 2.吸入管道阻塞 3.吸入管道漏氣 |
1.降低安裝高度 2.清洗疏通吸入管道 3.壓緊或更換密封墊片 |
| 2 | 排液量不夠 | 1.吸入管道局部阻塞 2.吸入或排出閥內有異物卡阻 3.泵閥磨損關閉不嚴 4.轉速不足 |
1.疏通吸入管道 2.清洗吸排閥 3.修理或更換閥件 4. 檢查電機和電壓 |
| 3 | 排出壓力不穩定 | 1.吸入或排出閥內有雜物卡阻或漏氣 2.管道未設置背壓閥 |
1.清除吸、排閥內的雜質、擰緊螺絲消除漏氣 2.增設背壓閥 |
| 4 | 計量精度不夠 | 1.柱塞密封填料漏液 2.吸入或排出閥磨損 3.電機轉速不穩定 4.調節手輪移位 |
1.調整或更換密封填料 2.更換吸排閥 3.穩定電源頻率和電壓 4.校準并固定 |
| 5 | 運轉中有沖擊聲 | 1.轉動零件松動或嚴重磨損 2.吸入高度過高 3.吸入管道漏氣 4.介質中有空氣 5.吸入管徑太少 6.排出壓力過高 |
1.擰緊有關螺絲或更換新零件 2.降低安裝高度 3.壓緊吸入法蘭或螺母 4.排除介質中的空氣 5.增大吸入管徑 6.降低壓力 |
