ZBF型自吸式塑料磁力泵產品符合JB/T 7742-1995《小型磁力傳動離心泵》標準，為全國磁力泵聯合設計的優化產品。結合國外的先進技術，采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料，自吸時間短、壽命長，是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。
本磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

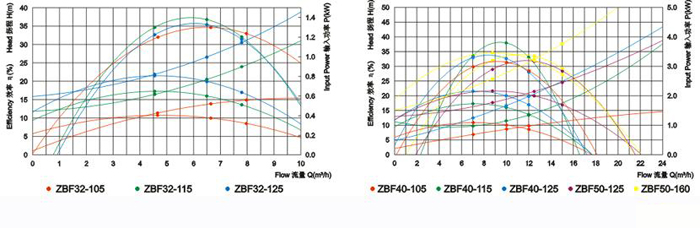

| 型號 | 口徑 | 流量(m3/h) | 揚程 | 吸程 | 電機功率 | 轉(r/min) | 電壓 | 頻率(Hz) | |
| 進口 | 出口 | ||||||||
| ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
| ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
| ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
| ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
| ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
| ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
| ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 | |||
