ZCQ型自吸磁力泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．
本磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
| 型號 進口-出口 |
流量Q m3/h |
揚程H m |
轉速n r/min |
效率ゥ % |
配帶電機功率 KW |
自吸性能 m/3分 |
| ZCQ20-16-100 | 0.8 1.6 1.9 |
8.5 12 6 |
2900 | 17 19 20 |
YS7112 0.37 |
4 |
| ZCQ25-20-115 | 1.5 3 3.6 |
16.5 15 13.5 |
2900 | 24 26 27 |
YYB802-2 1.1 |
4 |
| ZCQ32-25-115 | 1.9 3.2 3.8 |
17 15 13 |
2900 | 23 30 31 |
YYB802-2 1.1 |
4 |
| ZCQ32-25-145 | 1.9 3.2 3.8 |
27 25 23 |
2900 | 21 28 29 |
YYB802-2 1.1 |
4 |
| ZCQ40-32-125 | 3.8 6.3 7.5 |
22 20 18.5 |
2900 | 28 35 36 |
YYB90L-2 2.2 |
4 |
| ZCQ40-32-160 | 3.8 6.3 7.5 |
34 32 29 |
2900 | 25 32 33 |
YYB120M-2 4.0 |
4 |
| ZCQ50-40-145 | 7.5 12.5 15 |
27 25 23 |
2900 | 30 42 43 |
YYB112M-2 4.0 |
4 |
| ZCQ50-40-160 | 7.5 12.5 15 |
34 32 29 |
2900 | 28 39 40 |
YYB112M-2 4.0 |
4 |
| ZCQ50-32-200 | 7.5 12.5 15 |
52.5 50 48 |
2900 | 21 31 32 |
YYB132S2-2 7.5 |
4 |
| ZCQ65-50-125 | 15 25 30 |
22 20 18.5 |
2900 | 40 51 52 |
YYB132S1-2 5.5 |
4 |
| ZCQ65-50-160 | 15 25 30 |
34 32 29.5 |
2900 | 32 43 44 |
YYB132S2-2 7.5 |
4 |
| ZCQ65-40-200 | 15 25 30 |
53 50 47 |
2900 | 25 37 38 |
YYB160M2-2 15 |
4 |
| ZCQ80-65-125 | 30 50 60 |
22.5 20 18 |
2900 | 41 52 53 |
YYB132S2-2 7.5 |
4 |
| ZCQ80-65-160 | 30 50 60 |
34 32 29 |
2900 | 36 48 49 |
YYB160M2-2 15 |
4 |
| ZCQ80-50-200 | 30 50 60 |
53 50 47 |
2900 | 36 46 47 |
YYB180M-2 22 |
4 |
| ZCQ80-50-250 | 30 50 60 |
84 80 75 |
2900 | 36 46 47 |
YYB220L2-2 37 |
4 |
| ZCQ100-80-160 | 60 100 120 |
35 32 28 |
2900 | 46 55 56 |
YYB180M-2 22 |
4 |
| ZCQ100-65-200 | 60 100 120 |
54 50 47 |
2900 | 42 53 56 |
YYB220L2-2 37 |
4 |
| ZCQ100-65-250 | 60 100 120 |
86 80 74.5 |
2900 | 37 48 49 |
YYB250M-2 55 |
4 |

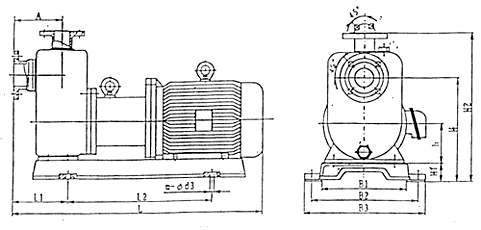

| 型號 | A | B1 | B2 | B3 | h | H | H1 | H2 | L | L1 | L2 | m-Φd |
| ZCQ20-15-110 | 90 | 150 | 198 | 225 | 60 | 225 | 54 | 315 | 410 | 90 | 210 | 4－－Φ18 |
| ZCQ25-20-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4－－Φ12 |
| ZCQ32-25-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4－－Φ12 |
| ZCQ32-25-145 | 105 | 180 | 250 | 280 | 80 | 255 | 60 | 360 | 555 | 130 | 285 | 4－－Φ12 |
| ZCQ40-32-132 | 105 | 200 | 270 | 310 | 90 | 265 | 60 | 375 | 610 | 130 | 350 | 4－－Φ14 |
| ZCQ40-32-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ50-40-145 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ50-40-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4－－Φ14 |
| ZCQ65-50-145 | 145 | 280 | 345 | 390 | 132 | 315 | 60 | 440 | 760 | 210 | 360 | 4－－Φ16 |
| ZCQ65-50-160 | 150 | 280 | 345 | 390 | 132 | 345 | 60 | 475 | 775 | 185 | 360 | 4－－Φ16 |
| ZCQ80-65-125 | 170 | 280 | 345 | 390 | 132 | 446 | 60 | 510 | 80 | 220 | 360 | 4－－Φ16 |
| ZCQ80-65-160 | 180 | 350 | 420 | 470 | 160 | 480 | 100 | 650 | 1000 | 270 | 390 | 4－－Φ18 |
