AS、AV型潛水排污泵

AS、AV型潛水式排污泵是本司采用德國ABS公司先進的技術研發而成，此系列水泵具有帶撕裂的結構，能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷，然后順利排放，特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。該系列排污泵水力性能先進、成熟，產品經性能測試，各項指標均符合有關設計要求。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

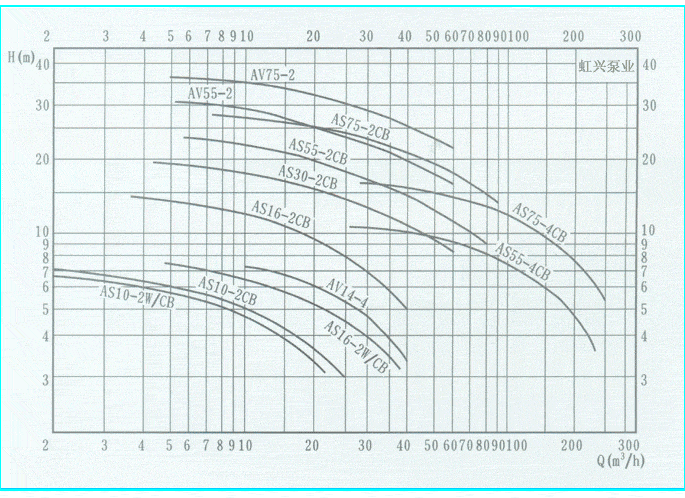

詳細介紹性能參數 結構圖安裝(外形)尺寸曲線圖譜其它

適用范圍：

S、AV型潛水排污泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、纖維的污水污物。

產品特點：

排污能力強、無堵塞，能有效通過直徑φ30～φ80毫米的固體顆粒。
撕裂機構能夠把纖維狀物質撕裂，切斷，然后順利排放，無需在泵上加濾網。
設計合理，配套電機功率小，節能效果顯著。
采用新材料的機械密封，可以使泵安全連續運行8000小時以上。
結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
雙導軌自動安裝系統，安裝維修方便，人可不必為此而進出污水坑。
浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
可配備全自動保護控制箱對產品的漏電、漏水及過載等進行有效保護，提高產品的安全可靠性。

技術參數：

流量：15-145m3/h；
揚程：4-25m；
轉速：1450-2900r/min；
口徑：φ76-φ152；
溫度范圍：-15-+40℃；
工作壓力：≤1.0Mpa。

型號意義：

型號	流量 m³/h	揚程 (m)	功率 (kw)	轉速 (r/min)	額定電壓 (V)	配用膠管內徑 (mm)
AS10-2W/CB	15	4	1.1	2850	220	80
AS16-2W/CB	25	8	1.5	2850	220	80
AS10-2CB	15	4.5	1.1	2850	380	80
AS10-2CBA	8	8	1.1	2850	380	80
AS16-2CB	29	7.6	1.5	2850	380	80
AS22-2CB	40	10	2.2	2850	380	80
AS30-2CB	42	11	3.0	2850	380	80
AS40-2CB	42	11	3.0	2850	380	80
AS55-2CB	45	13	5.5	2850	380	100
AS55-4CB	100	7.5	5.5	1450	380	150
AS75-2CB	60	18	7.5	2850	380	100
AS75-4CB	145	10	7.5	1450	380	150
AV14-4	35	4	1.5	1450	380	80
AV22-2	15	20	2.2	2850	380	80
AV40-2	25	22	4	2850	380	80
AV55-2	60	14	5.5	2850	380	100
AV75-2	60	20	7.5	2850	380	100

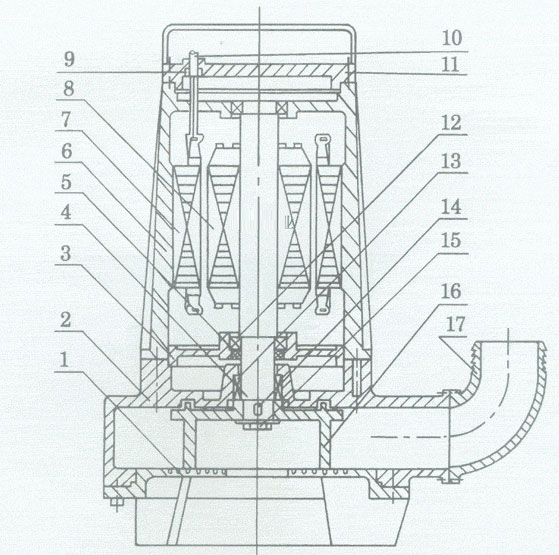

S、AV型潛水排污泵 :S、AV型潛水式排污泵|結構圖

1	底座	2	泵體	3	軸承體	4	軸	5	唇形密封	6	電機殼
7	定子鐵芯	8	轉自鐵芯	9	進線密封	10	電纜	11	上蓋	12	軸承
13	機械密封	14	平鍵	15	葉輪螺母	16	葉輪	17	彎管

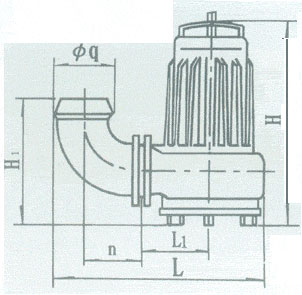

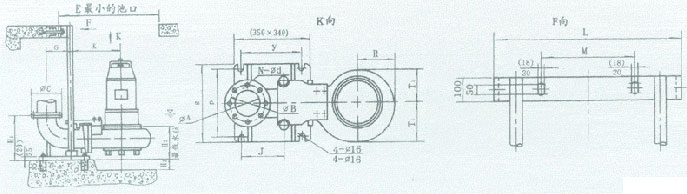

S、AV型潛水排污泵 :S、AV型潛水式排污泵|外形安裝尺寸

型潛水式排污泵外形安裝尺寸表：

型號	D	F	G	H	J	K	L	M	N
AS10-2W/CB	76	280	220	110	130	70	100	/	373
AS10-2CB	76	280	220	110	130	70	100	/	373
AS16-2CB	76	280	220	110	130	70	100	/	373
AS30-2CB	76	335	220	110	155	70	100	/	398
AS55-2CB	127	630	350	175	240	160	235	450	688
AS55-4CB	127	630	350	175	240	160	235	450	688
AS75-2CB	152	655	400	205	248	190	265	450	740
AS75-4CB	152	655	400	205	248	190	265	450	740
AV14-4	76	280	290	146	160	70	85	/	438
AV55-2	76	630	330	165	160	70	85	/	450
AV75-2	76	630	330	165	160	70	85	/	450

型潛水式排污泵外形安裝尺寸表：

故障原因	原因分析	處理方法
泵的流量或揚程下降	1.泵反轉 2、輸送揚程太高。 3、抽吸的介質走旁路。 4、出水管泄漏。 5、出水管局部可能被沉積物堵死 6、泵局部堵塞。 7、葉輪/底座磨損。	1、關掉控制箱的總電源，洞換任何二相電源線。 2、檢查：a、選擇的泵型號是否正確。 b、出水管尺寸是否正確。 3、檢查閥門是否被關死，然后滿員載測試泵。 4、找出泄漏，幷逬行修正。 5、檢查管線，清理或更換新的。 6、吊起泵涌理，如果泵放在濾網內，同樣也需檢查和清理 7、吊起泵凋整間隙或更換零件。
泵的運轉后無流量	1、氣塞。 2、檢查出水排放閥門。 3、泵反轉。	1、 a、接二連三地打幵和關閉閥門幾次。 b、啟動停止泵幾次，每次重新啟動之間間隙為2—3分鐘 c、根據不同的安裝方法，檢査是否需裝一個空氣釋放閥 2、 a、如果閥門處于關閉狀態應打幵。 b、如果裝反了，應重新倒過來。 3、參見1.（1）
泵起動和停止太頻繁	1、浮球開關定的距離太短。 2、逆止閥故障，逆止閥不能止回，使液體倒流入污水池。	1、重調浮球開關，延長運行時間。 2、檢查并維修。
停止失靈	1、浮球幵關，亭止"功能失靈”。 2、浮球上浮子卡在"工作"的位置	1、檢查，如需要應予更換。 2、忪幵，如需要的活，可改変位置。
泵起動后，斷路器/過載器跳開	1、電壓低。 2、電壓過高。 3、電譏接線不對 4、在蝸殼底部堆積了泥漿或?它沉積物。	1、 a、檢查控制盒電壓，如電壓過低，暫時不能使用。 b、電纜線過長，引起壓降過大，應盡量縮短電纜，幷適當選擇粗些的電纜。 2、裝變壓器，將電壓洞到規定的范圍。 3、檢查在控制盒中的電纜彩色編號和接頭標號并檢查接線 4、清理泵和污水池，參見安裝說明中的有關部分。
泵不能啟動，熔絲熔斷或斷路器跳開	1、浮球故障。 2、繞組、接頭或電纜斷路。 3、泵被堵塞	1、檢查使用旁路浮球幵關是否能啟動泵。如是，應檢查浮球幵關。 2、用歐姆表檢查。如果證明是路，檢查繞組，接線頭及電纜。 3、切斷電源，將泵移出污水池，清除障礙物復位前試用一下。
泵啟動不了，但熔絲沒斷或過載保護器不跳開	1、沒電。 2、繞組、電纜、接線頭或控制麁斷路。	1、檢查控制盒是否有電。 2、檢查電纜、電機的接頭和繞組。
