FSB型氟塑料合金離心泵

FSB型氟塑料合金離心泵，按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

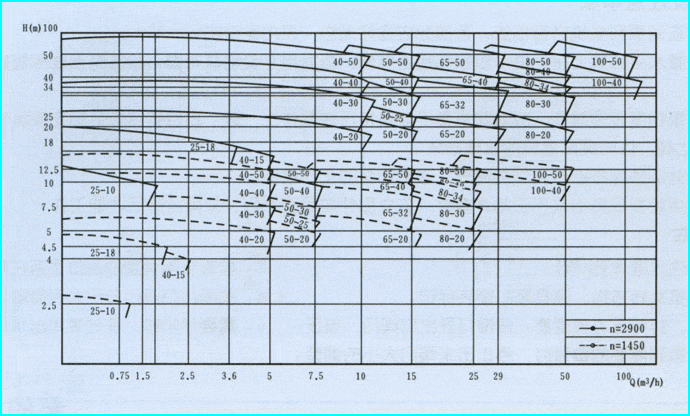

詳細介紹性能參數 結構圖安裝(外形)尺寸曲線圖譜

泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

技術參數：

流量：3.6～100m³/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-40℃～200。

型號意義：

型號	流量 m3/h	揚程	口徑 (mm)		功率 (Kw)	轉速 (r/min)	汽蝕余量 (m)	效率 (%)

			進口	出口	電機功率
25FSB-10	1.5	10	25	20	1.5	2900	6	29
25FSB-18	3.6	18	25	20	2.2	2900	6	27
25FSB-25	3.6	25	25	20	2.2	2900	6	27
40FSB-15	5	15	40	32	3	2900	6	40
40FSB-20	10	20	40	32	4	2900	6	42
40FSB-30	10	30	40	32	4	2900	6	38
40FSB-40	10	40	40	32	5.5	2900	5.5	35
40FSB-50	10	50	40	32	7.5	2900	5	33
50FSB-20	15	20	50	40	4	2900	6	51
50FSB-25	15	25	50	40	4	2900	6	49
50FSB-30	15	30	50	40	4	2900	6	44.5
50FSB-40	15	40	50	32	5.5/7.5	2900	5.5	35
50FSB-50	15	50	50	32	7.5/11	2900	5.5	33
50FSB-63	15	63	50	32	11	2900	5.5	30
65FSB-32	29	32	65	50	5.5	2900	6	57
65FSB40	29	40	65	40	11	2900	5.5	53
65FSB-50	29	50	65	40	15	2900	5.5	46
65FSB-64	29	64	65	40	15/18.5	2900	5.5	44
80FSB-20	50	20	80	65	5.5	2900	6	69
80FSB-25	50	30	80	65	7.5	2900	5.5	64
80FSB-30	50	34	80	65	11	2900	5.5	64
80FSB-40	50	40	80	50	11/15	2900	5.5	60
80FSB-50	50	50	80	50	15/18.5	2900	6	53
80FSB-55	50	55	80	50	15/18.5	2900	5.5	47
80FSB-55	50	80	80	50	30/37	2900	5.5	36
100FSB-32	100	32	100	80	18.5/22	2900	5.5	70
100FSB-40	100	40	100	80	18.5/22	2900	5.5	70
100FSB-50	100	50	100	65	22/30	2900	5.5	62

型號	流量 m³/h	揚程	口徑 (mm)		功率 (Kw)	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
型號	流量 m³/h	揚程	進口	出口	電機功率	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
25FSB-10D	1.5	10	25	20	1.5	2900	6	29
25FSB-18D	3.6	18	25	20	2.2	2900	6	27
40FSB-15D	5	15	40	32	3	2900	6	40
40FSB-20D	10	20	40	32	4	2900	6	42
40FSB-30D	10	30	40	32	4	2900	6	38
50FSB-20D	15	20	50	40	4	2900	6	51
50FSB-25D	15	25	50	40	4	2900	6	49
50FSB-30D	15	30	50	40	4	2900	6	44.5
65FSB-32D	29	32	65	50	5.5	2900	6	57
80FSB-20D	50	20	80	65	5.5	2900	6	69
80FSB-30D	50	34	80	65	7.5	2900	5.5	64

FSB型氟塑料合金離心泵 :FSB型氟塑料合金離心泵|外形安裝尺寸

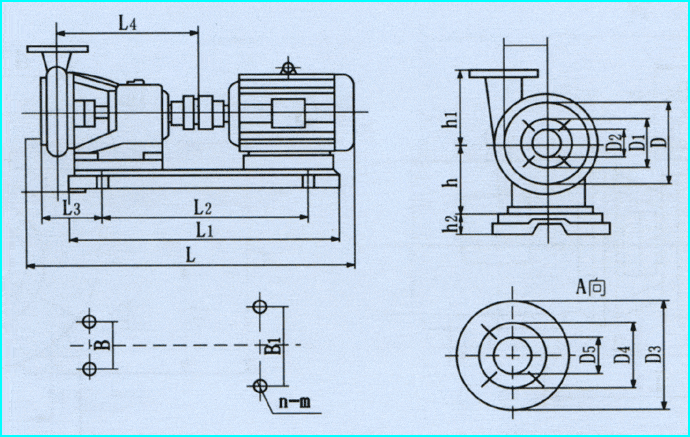

FSB型氟塑料合金離心泵(外形安裝尺寸圖)：

FSB型氟塑料合金離心泵(外形安裝尺寸表)：

型號	流量(m³/h)	揚程	口徑		功率		轉速（r/min）	汽蝕余量	效率（%）
型號	流量(m³/h)	揚程	進口	出口	軸功率	電機功率	轉速（r/min）	汽蝕余量	效率（%）
40FSB-20	10	20	ф40	ф32	1.4	3.0	2900	3.0	45
40FSB-30	10	30	ф40	ф32	1.6	3.0	2900	3.0	42
50FSB-25	12.5	25	ф50	ф32	1.8	3.0	2900	3.0	55
50FSB-30	15	30	ф50	ф32	1.9	3.0	2900	3.0	46
65FSB-32	25	32	ф65	ф50	4.7	5.5	2900	3.0	65
80FSB-20	50	20	ф80	ф65	4.6	5.5	2900	3.0	45
80FSB-25	42	25	ф80	ф65	5.7	7.5	2900	3.0	67
80FSB-30	50	30	ф80	ф65	6.9	7.5	2900	3.5	68
80FSB-40	45	40	ф80	ф50	10	11.0	2900	3.5	48
80FSB-50	50	50	ф80	ф50	12	15.0	2900	3.5	57
80FSB-55	50	55	ф80	ф50	13.5	18.5	2900	4.0	50
100FSB-32	100	32	ф100	ф80	12	15.0	2900	3.5	70

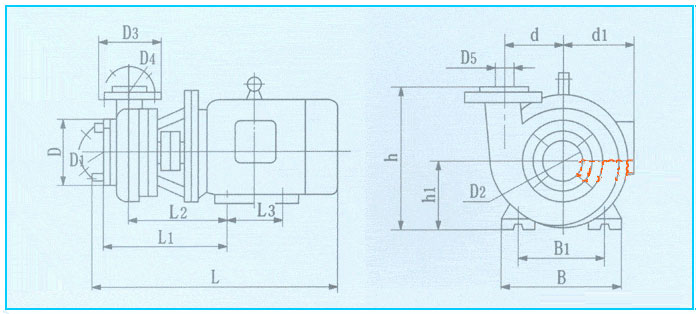

FSB-D型氟塑料合金離心泵(外形安裝尺寸圖：

FSB-D型外形安裝尺寸表：

型號	流量	揚程	口徑 (mm)		功率 (Kw)		轉速 (r/min)	汽蝕余量 (m)	效率 (%)
型號	流量	揚程	進口	出口	軸功率	電機功率	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
40FSB-15(D)	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20(D)	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30(D)	10	30	40	32	1.18	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30(D)	15	30	50	32	1.90	3.0	2900	3.5	54
65FSB-32(D)	25	32	65	50	3.61	5.5	2900	3.5	65
80FSB-25(D)	42	25	80	65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	80	65	6.82	7.5	2900	3.5	68
注：如所需參數不在此表范圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型
